地デジ東金城跡中継局

ちょうど一年前に東金に二局目の中継所ができていたようなのでパトロールに行ってきました。
場所は八鶴湖の北側の山の上です。以前に訪問した東京電力の中継所のお隣になります。

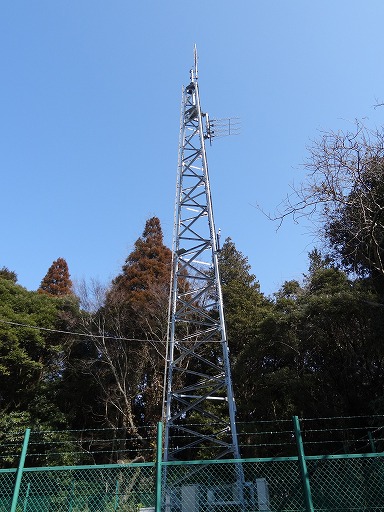

全景
東金城跡中継局

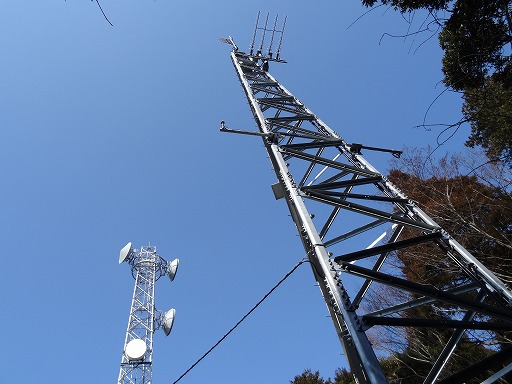

東京電力とツーショット!
東金城跡中継局

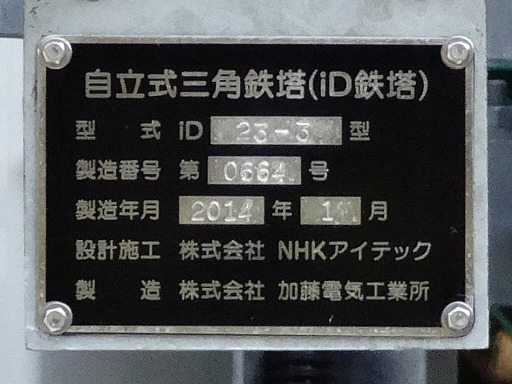

鉄塔はNHKアイテック設計のiD鉄塔。23m高の3型
i=アイテック、D=デジタルが名前の由来のようです。
東金城跡中継局

この中継所は東金市小沼田中継所からの電波を受けて八鶴湖の北西側、及び西側の山に囲まれた地区向けのようです。

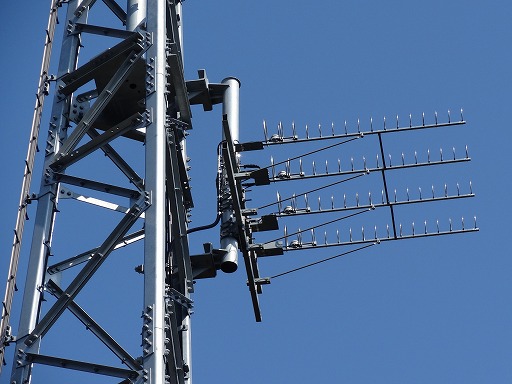

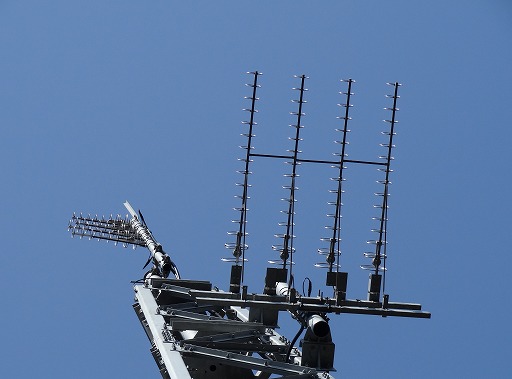

東金市小沼田中継所受信用 水平4列16エレループ八木
東金城跡中継局

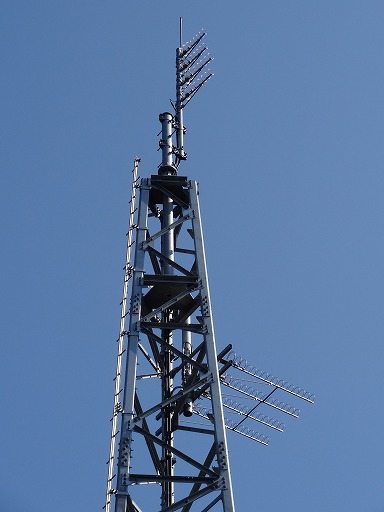

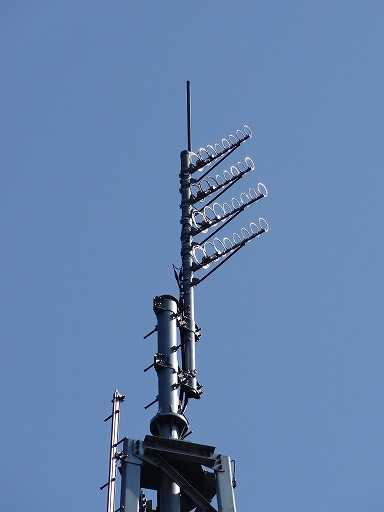

送信アンテナ 垂直4段8エレループ八木
東金城跡中継局

2段づつ上下でアンテナサイズが違うようですが、UHFハイとローでアンテナを分けてるのでしょうか。

トップが送信、下部が受信アンテナとなります。
東金城跡中継局

別角度から
東金城跡中継局

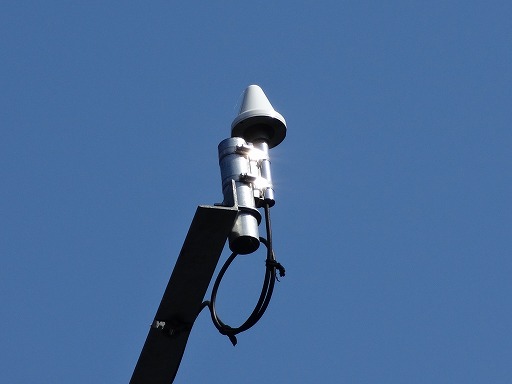

GPSアンテナも2個付いています。
東金城跡中継局

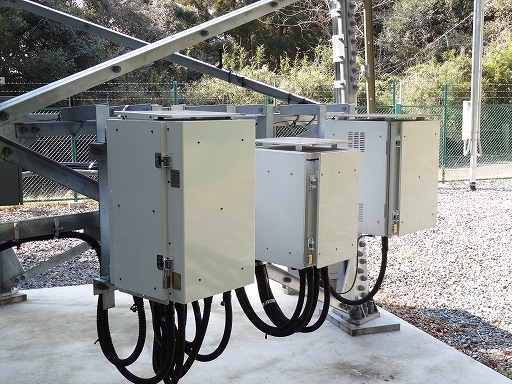

鉄塔下部の機器が収納されたボックス。
東金城跡中継局

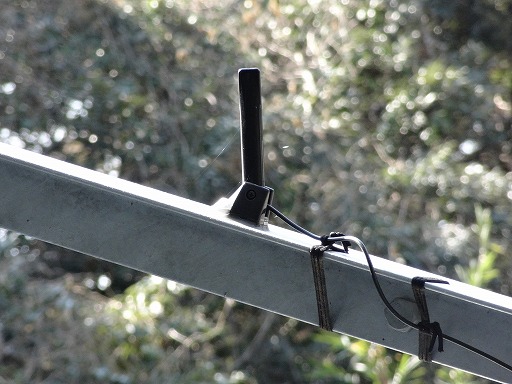

よく見るとミニアンテナが付いていました。
東金城跡中継局

これはFOMAアンテナのようで、NHKアイテックの「全国集中監視システム」用のものです。監視センターから全国の中継所を監視するシステムとのこと。送信用と受信用なのか、バックアップ用なのかアンテナは2個付いてました。

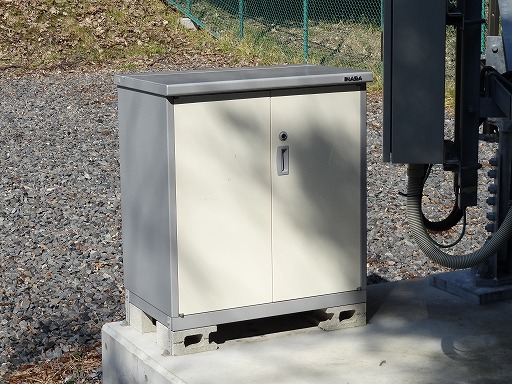

片隅にはイナバの物置もあります。100人は乗れないミニサイズです!
保守用品の物置でしょうか。
東金城跡中継局

アンテナの割に鉄塔が立派なのが特徴的でした。
今時はこんなもんでしょうか。
